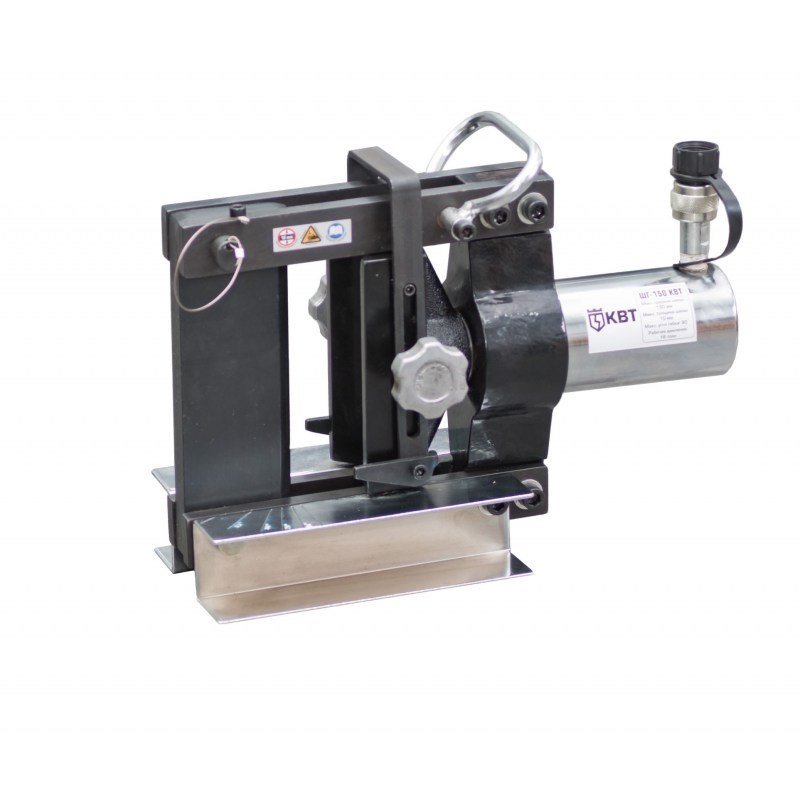

Гидравлический шиногиб КВТ ШГ-150
Описание
Гидравлический шиногиб КВТ ШГ-150 предназначен для гибки медных и алюминиевых электротехнических шин, а так же шин из конструкционной стали. Состоит из стальной станины, на которой установлен корпус с откидным пуансоном округлого профиля, ручкой для переноса инструмента и гидросистемы. Корпус состоит из гидроцилиндра с быстроразъемным соединением (БРС) для подключения к помпе и поршня на штоке которого находится V-образная матрица со скобой для центровки шины. Скоба для центровки шины правильно располагает шину различной ширины до 150мм относительно оси штока, что позволяет равномерно распределять усилия прилагаемые матрицей к шине, исключая смещения относительно оси, которые могут привести к выходу инструмента из строя.
Пуансон имеет округлый профиль рабочей поверхности оптимального для качественной гибки радиуса шины, который позволяет избежать «шагрени» на внутренней стороне изгиба шины. Пресс соединятся с помпой рукавом высокого давления (РВД) по которому через быстроразъемное соединение (БРС) рабочая жидкость поступает в гидроцилиндр, перемещая поршень, при этом возвратная пружина сжимается. Закрепленная на штоке поршня V-образная матрица воздействует на шину, огибая её по пуансону под необходимым углом. При полном сбросе давления возвратная пружина разжимается и перемещает поршень в исходное положение.
 Наименование |
Максимальная толщина шины (мм)
|
Максимальная ширина шины (мм)
|
Max. усилие (т)
|
Max. угол гибки (град)
|
 Цена, руб |
| КВТ 54954 | 10 | 150 | 16 | 90 |
|
| КВТ 62454 | 12 | 125 | 25 |
60 90 |
201 902 ₽
|
Характеристики
- Шинообрабатывающие станки
-
Профиль гибкиL-образный, N-образный
-
Максимальная толщина шины (мм)10
-
Max. усилие (т)16
-
Максимальная ширина шины (мм)150
-
Max. угол гибки (град)90
-
Max. рабочая температура (град)+50
-
Min. рабочая температура (град)-15
-
Вес станка (кг)17,9
